Центробежные консольные насосы

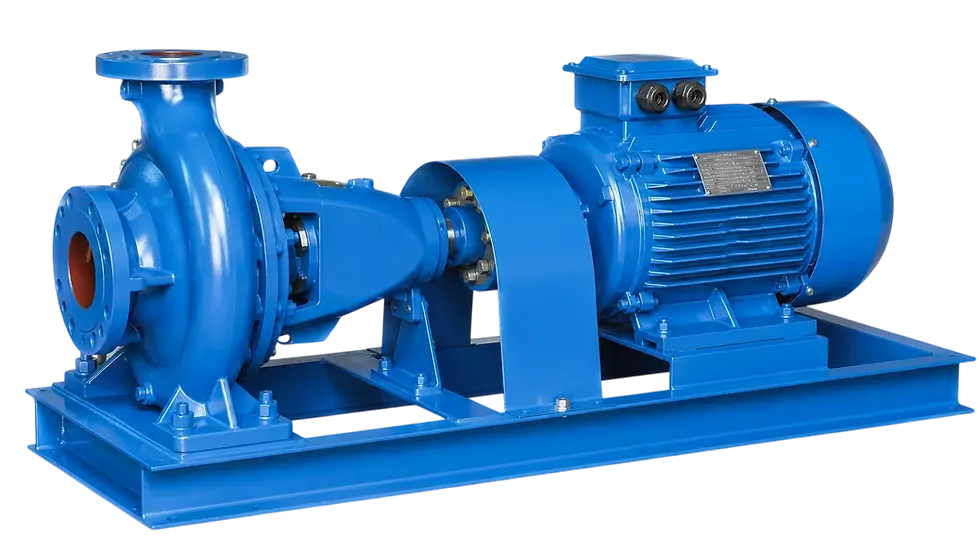

ЦЕНТРОБЕЖНЫЕ КОНСОЛЬНЫЕ НАСОСЫ ТИПА К Центробежные консольные насосы типа К применяются в различных отраслях промышленности, сельском хозяйстве, системах отопления и водоснабжения городского коммунального хозяйства. Консольный насос — это группа насосного оборудования, предназначенного для перекачивания жидкостей. Агрегаты центробежного типа востребованы благодаря высокой эффективности, простой конструкции и удобству эксплуатации. КЛАССИФИКАЦИЯ КОНСОЛЬНЫХ НАСОСОВ Насос консольный центробежный представляет собой промышленное оборудование, обеспечивающее забор и перекачку чистой или слабозагрязнённой жидкости, в которой отсутствуют крупные твёрдые включения. Допустимые параметры механических примесей: • размер частиц: не более 0,2 мм; • содержание от общего объёма: не более 0,1%. В зависимости от конструкции выделяют несколько видов консольных насосов: К — одноступенчатый агрегат с горизонтальным расположением вала. Насос и привод устанавливаются на общей фундаментной плите и соединяются между собой при помощи упругой муфты. КМ — консольные моноблочные насосы с горизонтальным валом и электроприводом. КМП — повышающие моноблочные устройства, применяемые в коммунальном хозяйстве. КМЛ — консольно-линейные насосы, у которых подающий и приёмный патрубки имеют линейное расположение, а рабочее колесо установлено по вертикальной оси. Модели К и КМ предназначены для перекачивания нейтральных жидкостей, показатели вязкости и плотности которых близки к воде. Допускается перекачка рабочей среды температурой до 85 °C. СФЕРЫ ПРИМЕНЕНИЯ Консольные насосы широко используются в системах водоотведения и водоснабжения, а также для перекачивания жидкостей на промышленных и коммунальных объектах. Основные направления применения: • комплексы ирригации и полива; • коммунальное хозяйство; • системы отопления; • системы водоснабжения; • промышленные объекты; • производственные процессы; • сельское хозяйство; • техническое водоснабжение. НАЗНАЧЕНИЕ И КОНСТРУКЦИЯ Насос консольный центробежный предназначен для решения производственных, коммунальных и технических задач. На жилых, хозяйственных и промышленных объектах такое оборудование обеспечивает циркуляцию и подачу жидкости. В металлургической, химической, нефтяной и других отраслях промышленности консольные насосы могут использоваться в технологических процессах для подачи технической воды. На гражданских и жилых объектах они применяются в системах водоснабжения, отопления и пожаротушения. На вспомогательных объектах энергетики насосное оборудование может применяться для подачи чистой и технической воды. КОНСОЛЬНЫЕ НАСОСЫ ТИПА К Промышленный консольный центробежный насос типа К — горизонтальный одноступенчатый насос. Он предназначен для перекачивания воды и нейтральных жидкостей. Допустимые параметры перекачиваемой среды: • объёмная концентрация твёрдых включений: не более 0,1%; • размер частиц: не более 0,2 мм; • вязкость: до 30 сСт; • плотность: до 1850 кг/м³; • температура: до 90 °C. Электронасосный агрегат состоит из насоса и электродвигателя, смонтированных на общей фундаментной плите. Привод консольного насоса осуществляется через соединительную упругую муфту. Направление вращения ротора — по часовой стрелке, если смотреть со стороны электродвигателя. Опорами вала являются два радиальных или два радиально-упорных шарикоподшипника. Смазка подшипников — консистентная. Уплотнение вала насоса — сальниковое, с сечением сальниковой набивки 10 × 10 мм и 16 × 16 мм. Детали проточной части насоса изготавливаются из чугуна марки СЧ20 по ГОСТ 1412. Вал изготавливается из стали 25 или стали 35 по ГОСТ 1050. УСЛОВНОЕ ОБОЗНАЧЕНИЕ НАСОСОВ ТИПА К Пример условного обозначения электронасосного агрегата: К50/170-В-с-У3 К — консольный; 50 — диаметр выходного патрубка, мм; 170 — номинальный диаметр рабочего колеса, мм; В — условное обозначение материала проточной части из чугуна СЧ20; с — мягкий сальник; сД — двойное сальниковое уплотнение; У3 — климатическое исполнение и категория размещения. ХАРАКТЕРИСТИКИ КОНСОЛЬНЫХ НАСОСОВ Консольные насосы типа К выпускаются в различных исполнениях и подбираются по основным рабочим параметрам: подаче, напору, частоте вращения, массе, габаритам и условиям эксплуатации. Примеры характеристик: К 125/360 — подача 100 м³/ч, напор 46 м, частота вращения 1450 об/мин. К 125/372 — подача 100 м³/ч, напор 49 м, частота вращения 1450 об/мин. К 125/395 — подача 150 м³/ч, напор 53 м, частота вращения 1450 об/мин. К 150/500-В — подача 315 м³/ч, напор 80 м, частота вращения 1450 об/мин. ЭЛЕКТРОДВИГАТЕЛИ Для консольных насосов могут применяться электродвигатели различной мощности и напряжения. Подбор электродвигателя зависит от модели насоса, требуемой производительности и условий эксплуатации. Примеры электродвигателей: 4АМ180М4УЗ — мощность 30 кВт, напряжение 220/380 В. 4АМ200М4УЗ — мощность 37 кВт, напряжение 220/380 В. 4АМ225М4УЗ — мощность 55 кВт, напряжение 220/380 В. АО101-4МУЗ — мощность 125 кВт, напряжение 220/380 В. ПРЕИМУЩЕСТВА КОНСОЛЬНЫХ НАСОСОВ Центробежные консольные насосы применяются в различных отраслях благодаря сочетанию производительности, надёжности и простой конструкции. К основным преимуществам относятся: • высокая производительность; • надёжная конструкция; • стабильная подача жидкости; • применение в разных отраслях промышленности; • возможность подбора модели под конкретные параметры; • использование в системах водоснабжения и отопления; • работа с водой и нейтральными жидкостями; • удобство эксплуатации. ПОСТАВКА ЦЕНТРОБЕЖНЫХ КОНСОЛЬНЫХ НАСОСОВ ТехГидроМаш предлагает поставку центробежных консольных насосов типа К для предприятий Казахстана. Оборудование подбирается с учётом требуемой подачи, напора, частоты вращения, условий эксплуатации и особенностей перекачиваемой жидкости. Консольные насосы типа К применяются в системах водоснабжения, отопления, коммунальном хозяйстве, промышленности, сельском хозяйстве и ирригационных системах. Для уточнения характеристик, комплектации, сроков поставки и подготовки коммерческого предложения отправьте заявку через форму на сайте или нажмите кнопку «Узнать цену».
